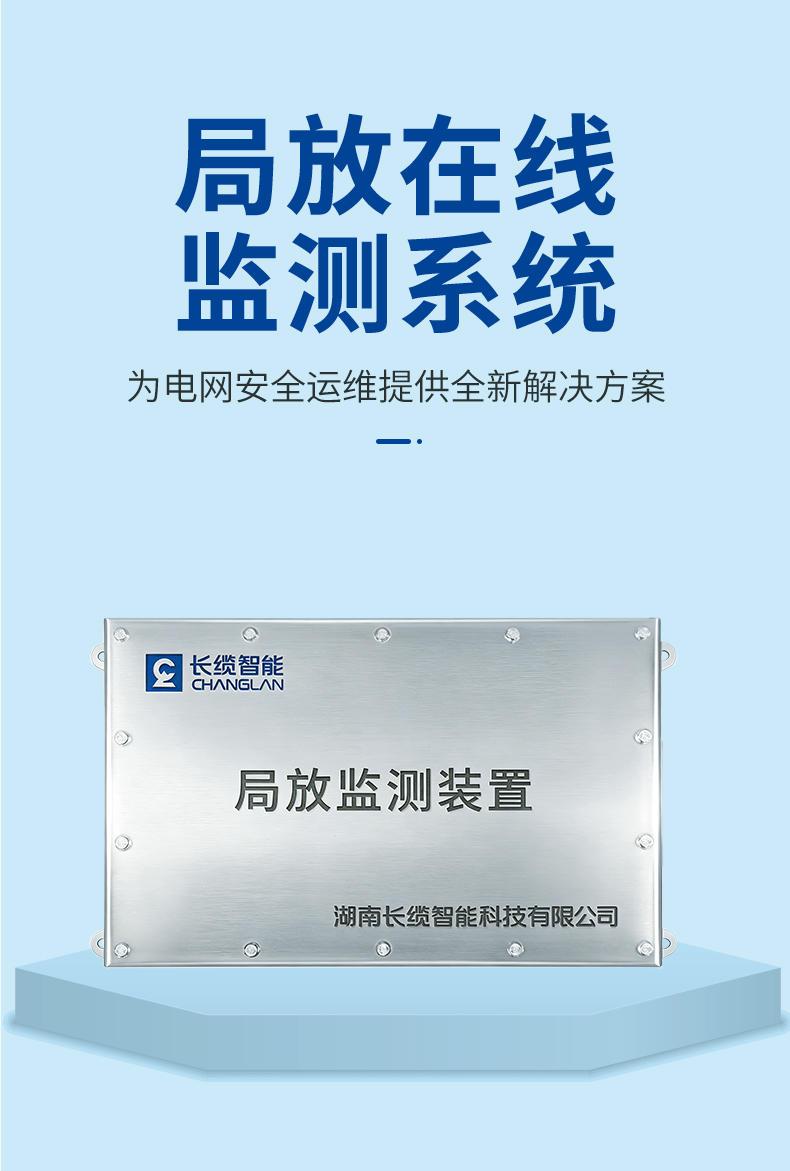

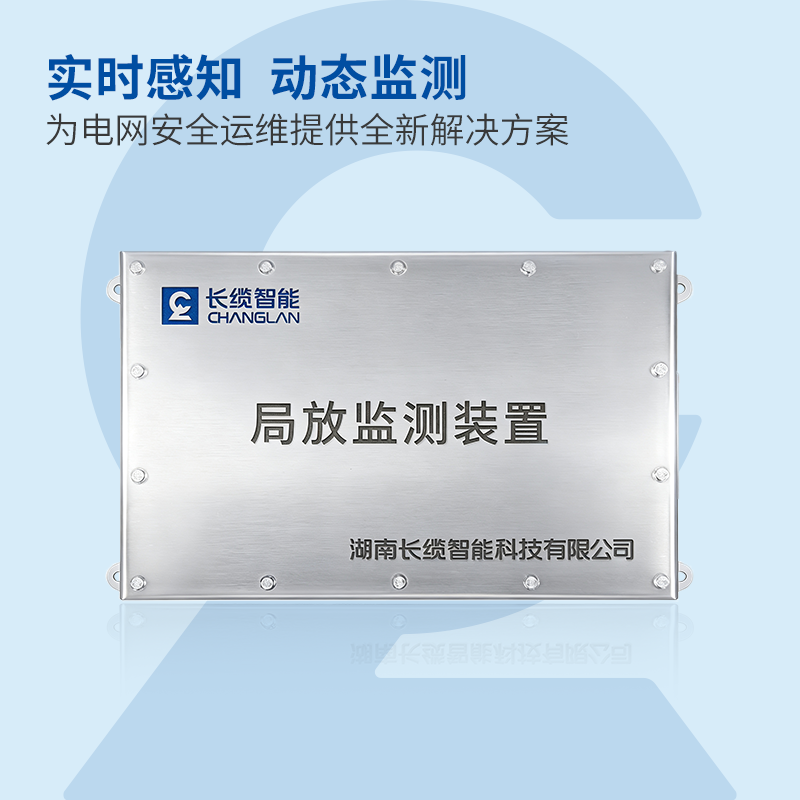

局放在线监测系统

局放在线监测系统通过高灵敏度传感与智能诊断算法，致力于实现局部放电的实时、精准捕捉与早期智能预警，从根本上提升电力设备状态监测的智能化水平与运行可靠性。

装置由高频脉冲电流传感器(HFCT)、工频相位互感器、采集处理单元及通信模块组成。基于罗氏线圈原理，传感器耦合电缆接地线上的局放脉冲信号，经采集器进行信号调理与模数转换后，由监测主机进行智能分析。系统支持无线/光纤/以太网等多种通信方式，满足Modbus等标准协议，可广泛应用于高压电缆、配网终端、GIS等设备的绝缘状态在线监测与故障预警。

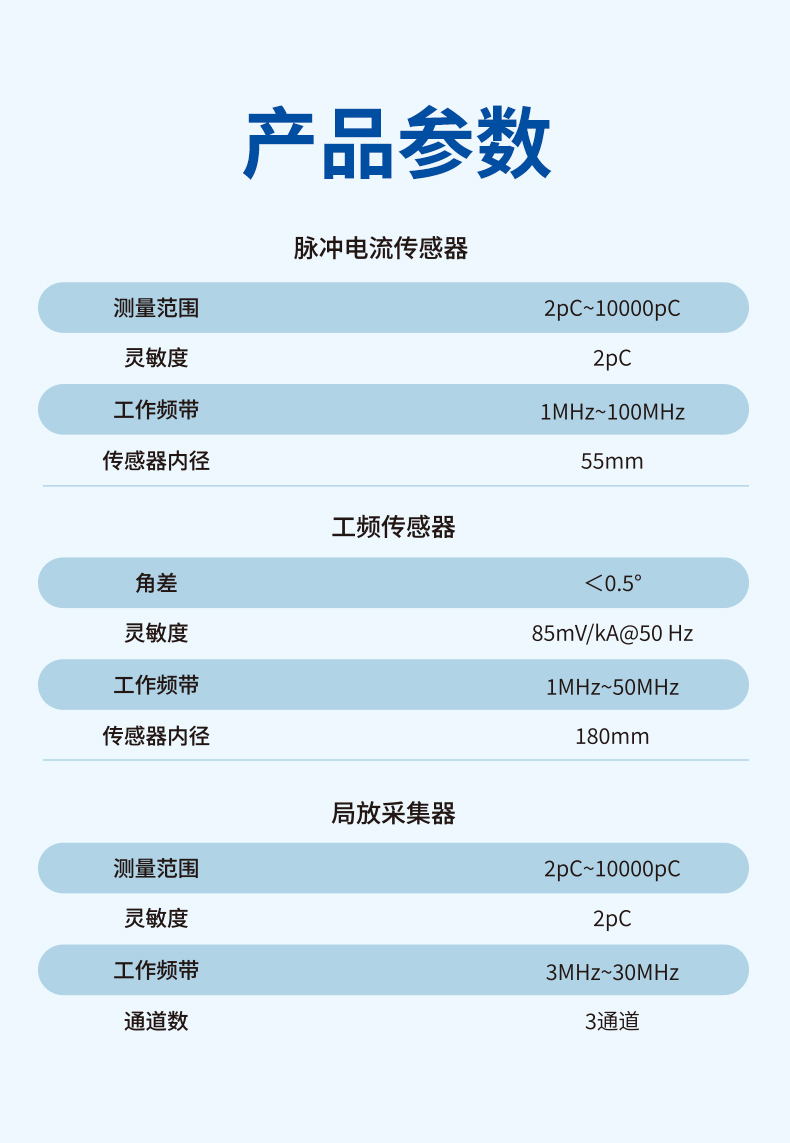

Ø感知敏锐：宽频带高灵敏度信号捕捉，传感器工作频带高达3~30MHz，灵敏度达2pC，可有效耦合纳安级微弱放电脉冲信号，其宽频带设计确保了对快速上升沿脉冲的完整捕获，为后续精准分析奠定基础。

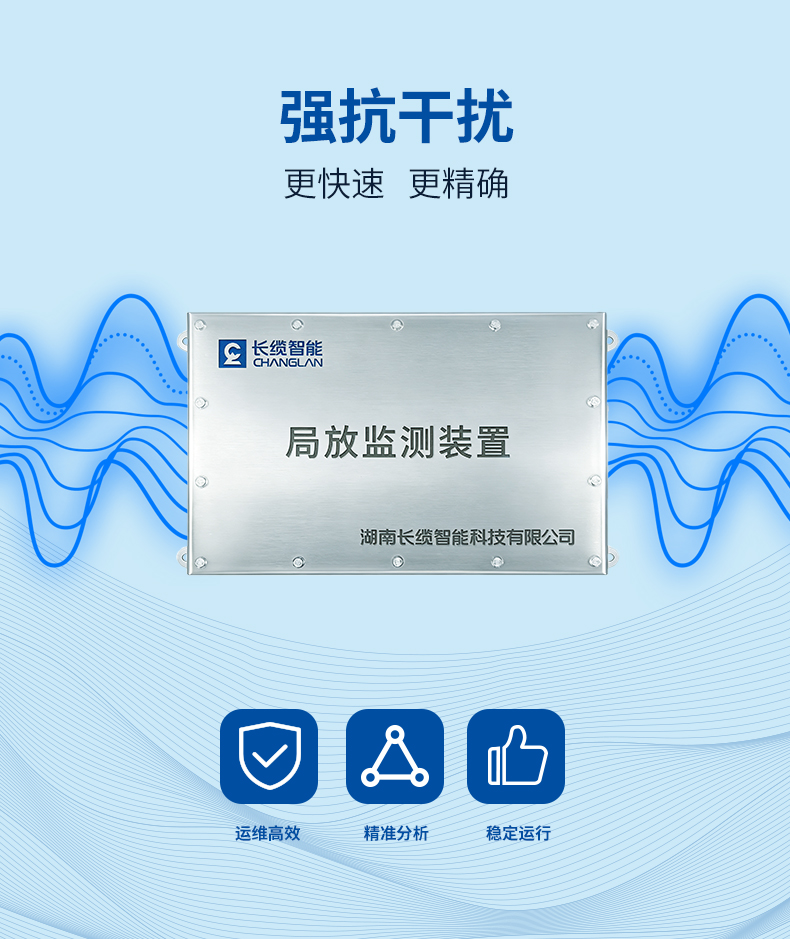

Ø去噪精准：软硬件协同抗干扰技术综合运用带通滤波硬件及脉冲识别、特征聚类等智能算法，能有效分离并剔除变电站强电磁、变频器高频噪声等环境干扰，确保在复杂电磁环境下监测信号的真实性与有效性。

Ø诊断智能：多算法融合预警与趋势分析,集成幅值频次趋势、能量比较、相间差值等多重预警算法，可对放电类型进行智能识别与分类。系统自动生成放电图谱与趋势报告，辅助运维人员精准定位缺陷并预判绝缘劣化趋势。

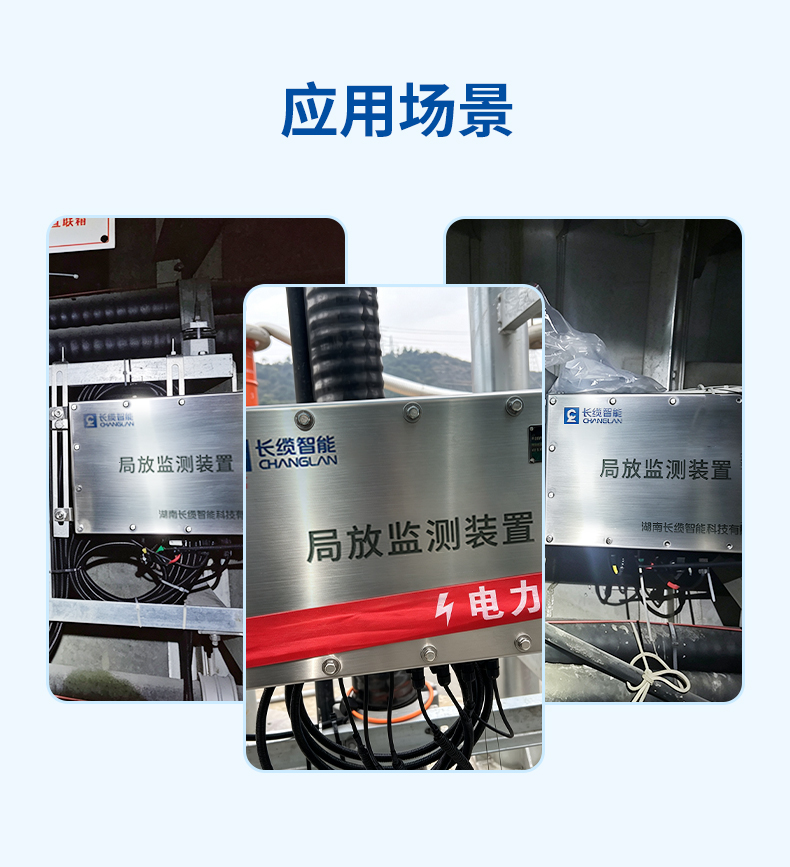

Ø稳定可靠：高标准设计多样化取电，系统满足Q/GDW11455等权威型式试验标准，可靠性高。支持AC220V、CT取电、太阳能等多种供电方式及灵活通信组网，适配电缆接头、分支箱、GIS等多种现场安装场景。
