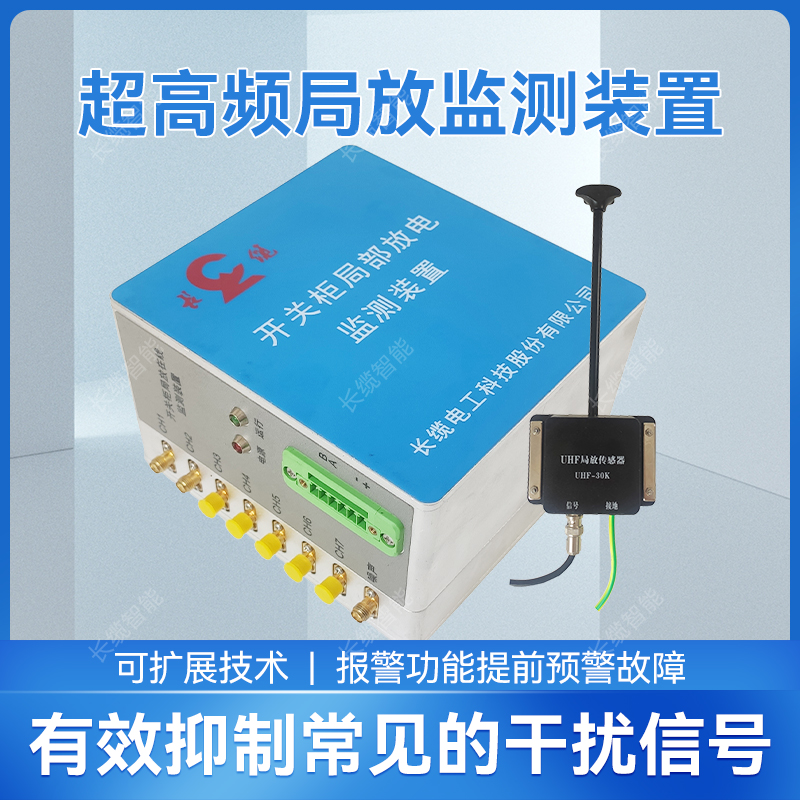

UHF Partial Discharge Monitoring
超高频局放监测装置
局部放电超高频监测技术(UHF)是一种非接触的监测方法，依据“场”的原理，他通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放电的检测。该局部放电在线监测系统适用于10kV及以上电压等级环网柜／开关柜及其内部高压设备的局部放电监测，能实时显示各个监测点局部放电幅值、频次、确定放电点相对位置，及时发现所监测设备的绝缘缺陷，并为其评估绝缘老化程度提供依据。
Characteristic
产品特点

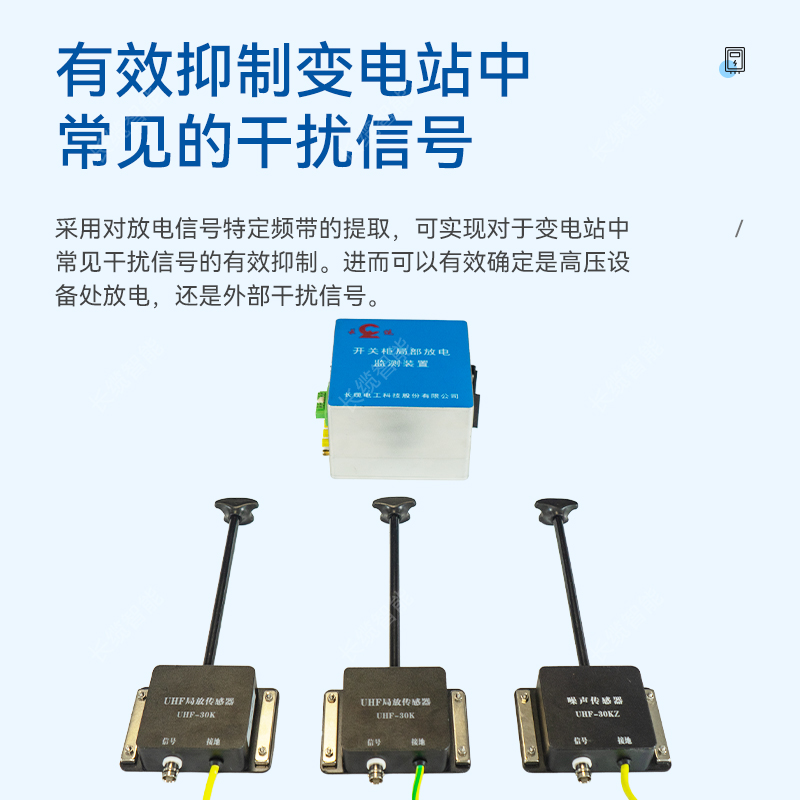

Ø 采用对放电信号特定频带的提取，可实现对于变电站中常见干扰信号的有效抑制。进而可以有效确定是高压设备处放电，还是外部干扰信号。

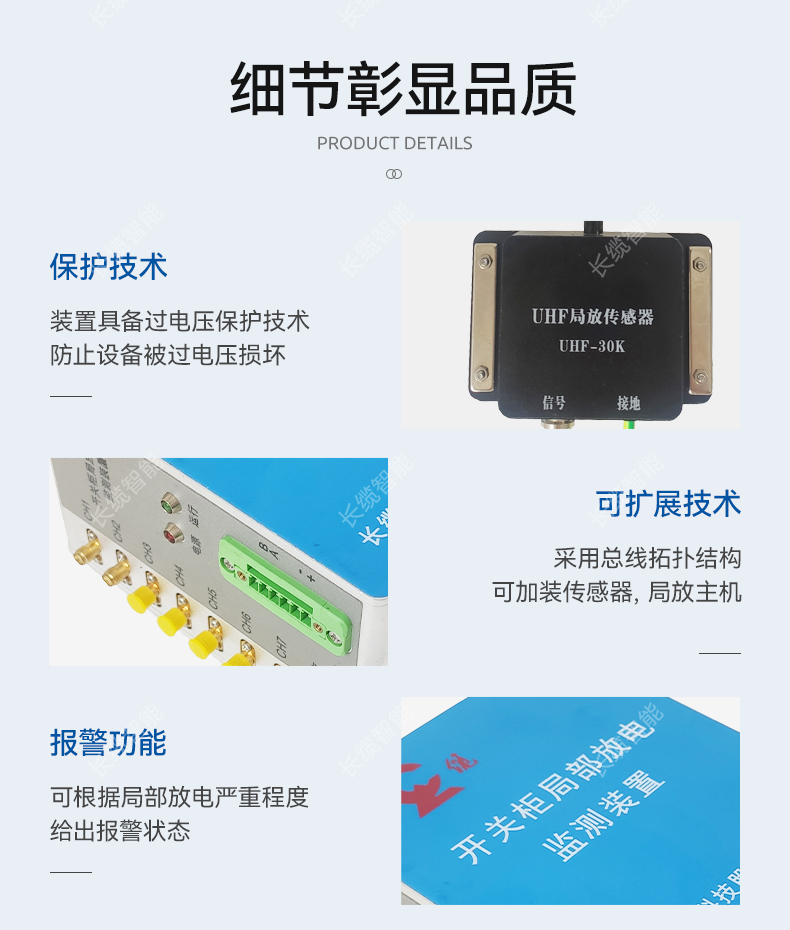

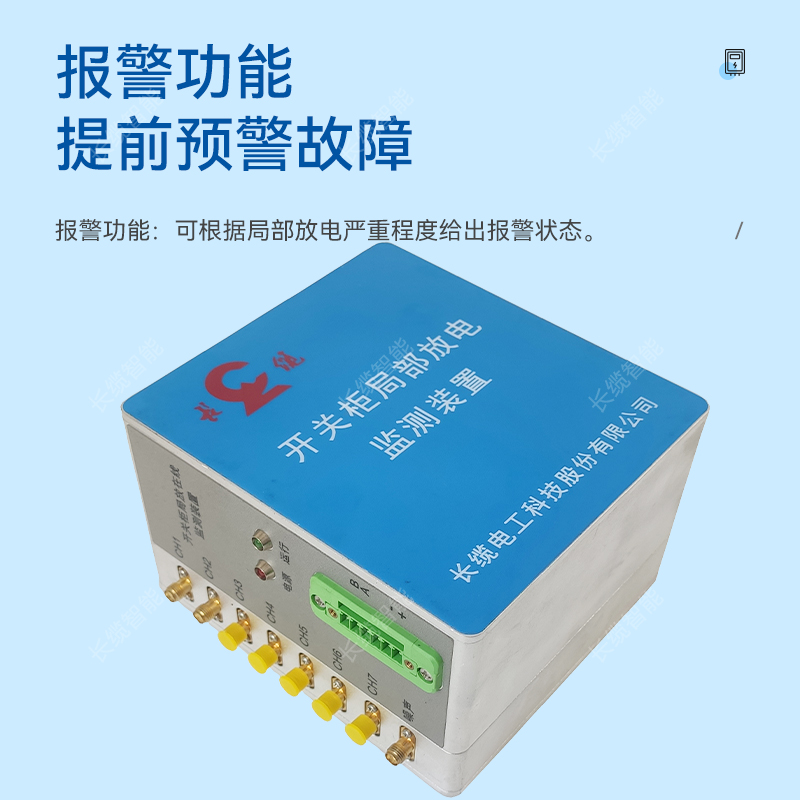

Ø 报警功能：可根据局部放电严重程度给出报警状态。

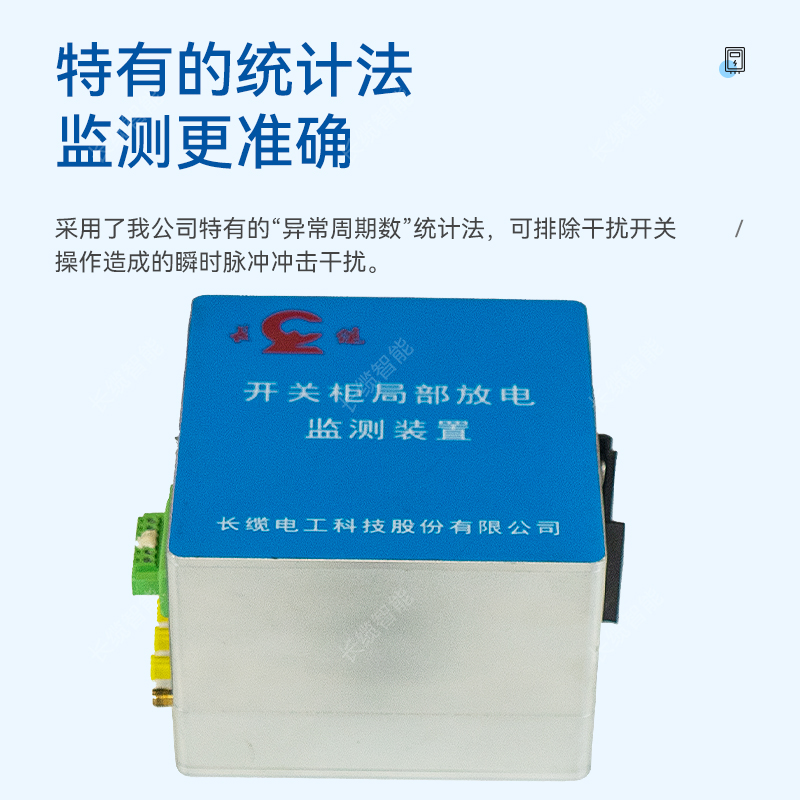

Ø 局放监测子系统采用了我公司特有的“异常周期数”统计法，可排除干扰开关操作造成的瞬时脉冲冲击干扰。开关操作产生的冲击电磁波—般在个别工频周期只出现1-5次，并目这种异常周期都比较单—，通过统计这种异常周期数，即可判别是开关操作还是局部放电信号。
Ø 局放监测子系统的所有传感器采用单根数字总线和供电一体化多芯电缆进行连接，具有最小化的布线数噩，极大减少在环网柜呏关柜上的走线数量和复杂程度，监测设备对原设备的影响降到了最低。

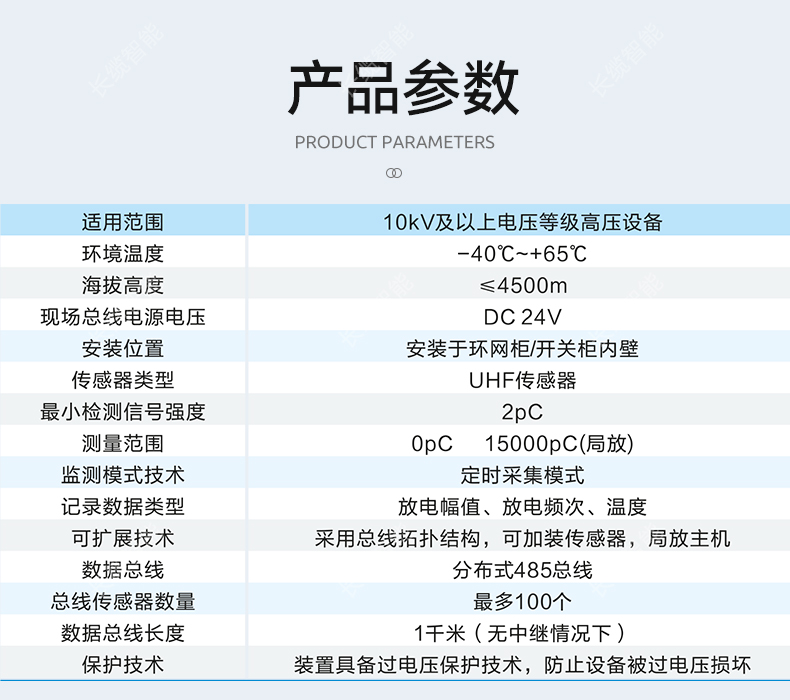

Parameter
产品参数

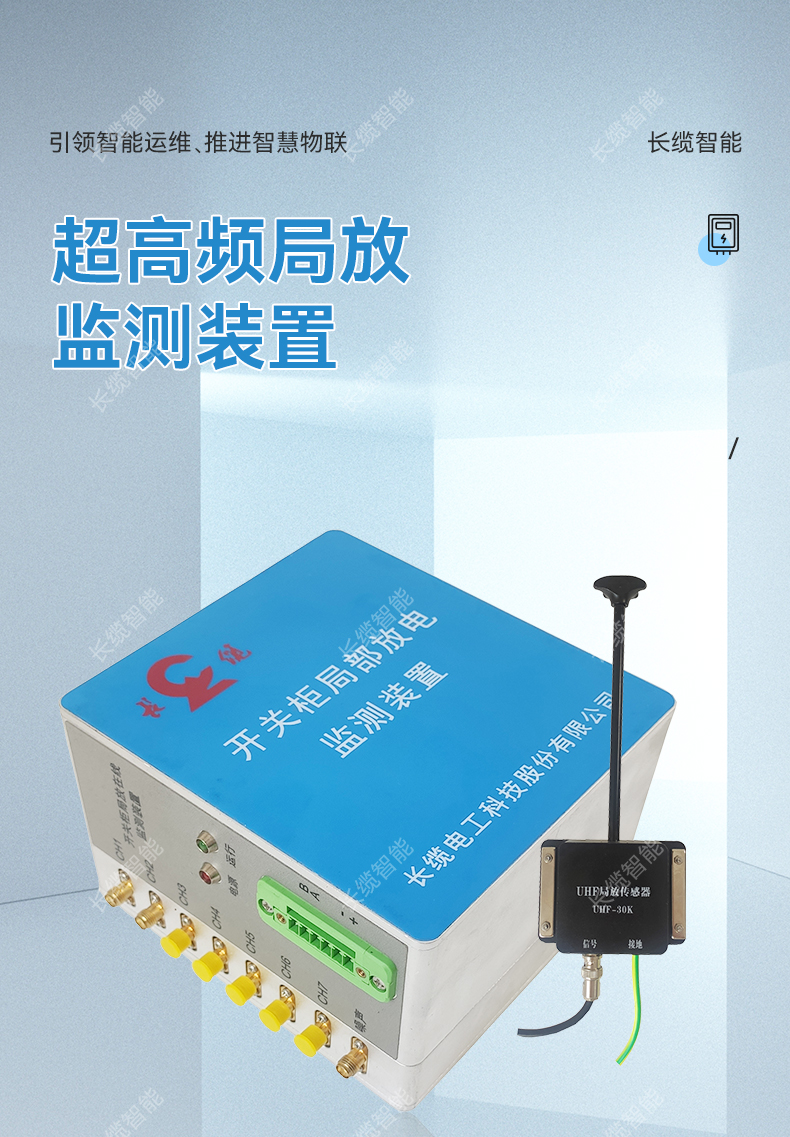

Material Object
产品实拍
