局放监测装置

电力设备绝缘劣化引发的局部放电是导致故障甚至事故的重要原因。传统检测方式依赖定期巡检与离线试验，存在监测盲区大等问题，难以捕捉突发性或间歇性的绝缘缺陷。

本装置是一套基于超高频(UHF)传感技术的局放在线监测装置。由UHF传感器、分布式数据采集单元及智能分析平台构成通过天线传感器接收局部放电辐射的超高频电磁波，经由数据总线完成供电与数据传输。系统可实时监测并分析各监测点的放电幅值、放电频次、脉冲相位及相对位置，为设备绝缘状态的精准诊断、风险评估与前瞻性维护提供科学依据。

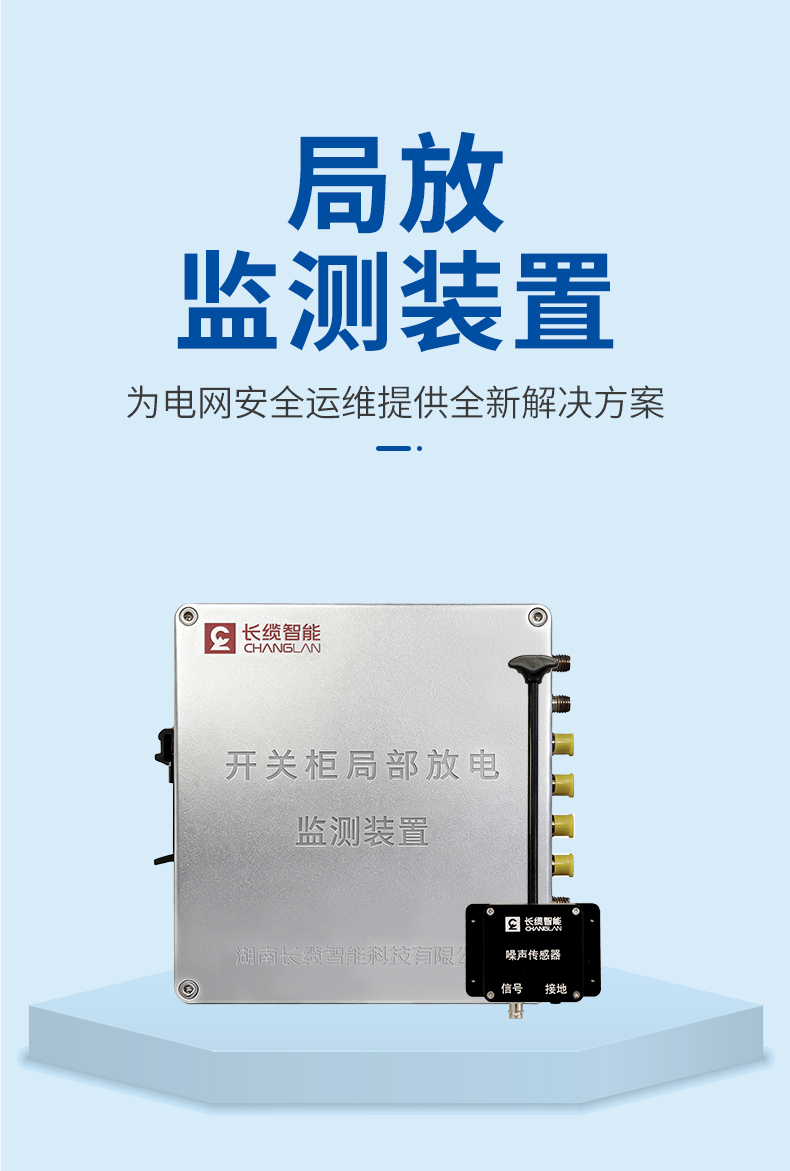

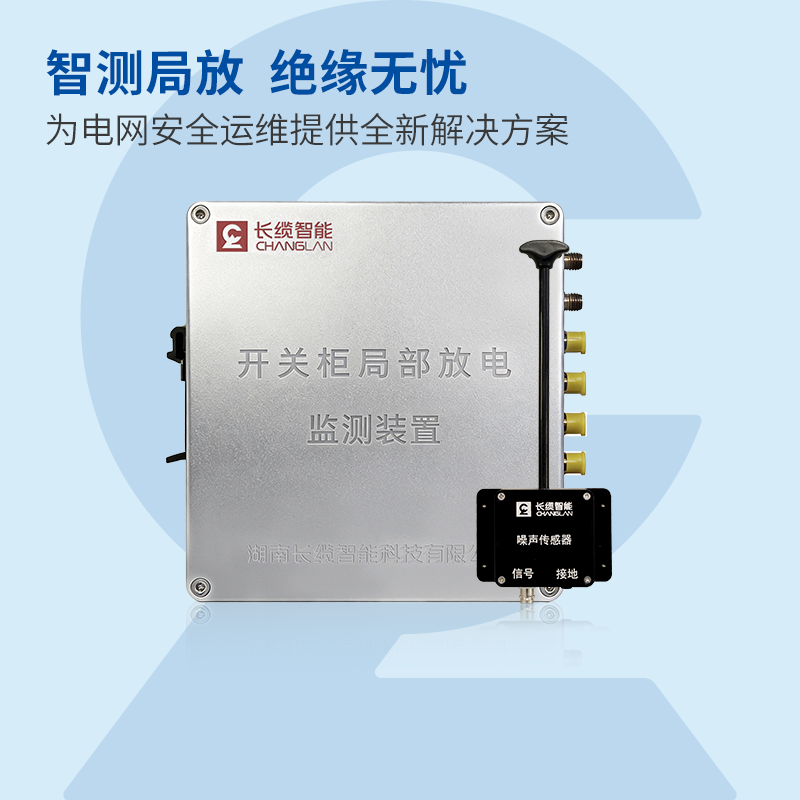

传感器采用磁吸式设计，无需设备停电或内部改造，简化部署流程并降低运维风险。灵活安装，方便快捷。局放监测装置的局放采集器采用单根数字总线和供电一体化四芯电缆进行连接，具有最小化的布线数量，极大减少在开关柜上的走线数量和复杂程度，监测设备对原设备的影响降到了最低。搭配噪声传感器，可对安装UHF超高频局放传感器的现场复杂的电磁环境噪声进行采集并滤除，减少因环境噪声导致的误报或干扰，让局部放电特征信号识别更准确有效。

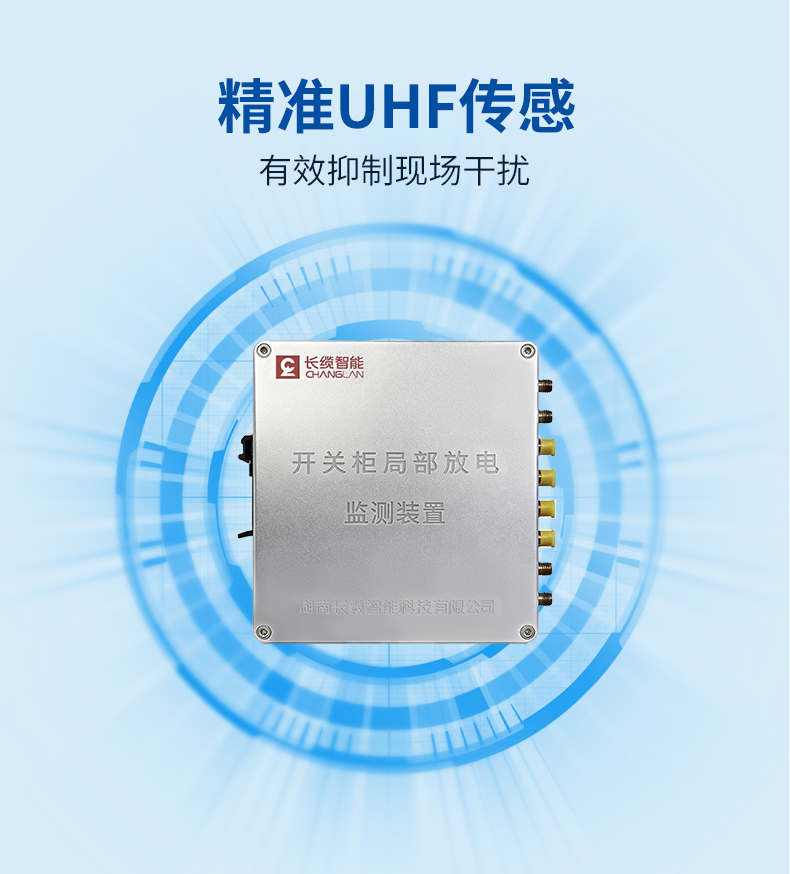

Ø精准UHF传感，有效抑制现场干扰：采用超高频UHF监测技术，有效抑制变电站现场常见低频干扰，准确区分设备内部真实放电与外部环境噪声，保障监测的有效性与准确。

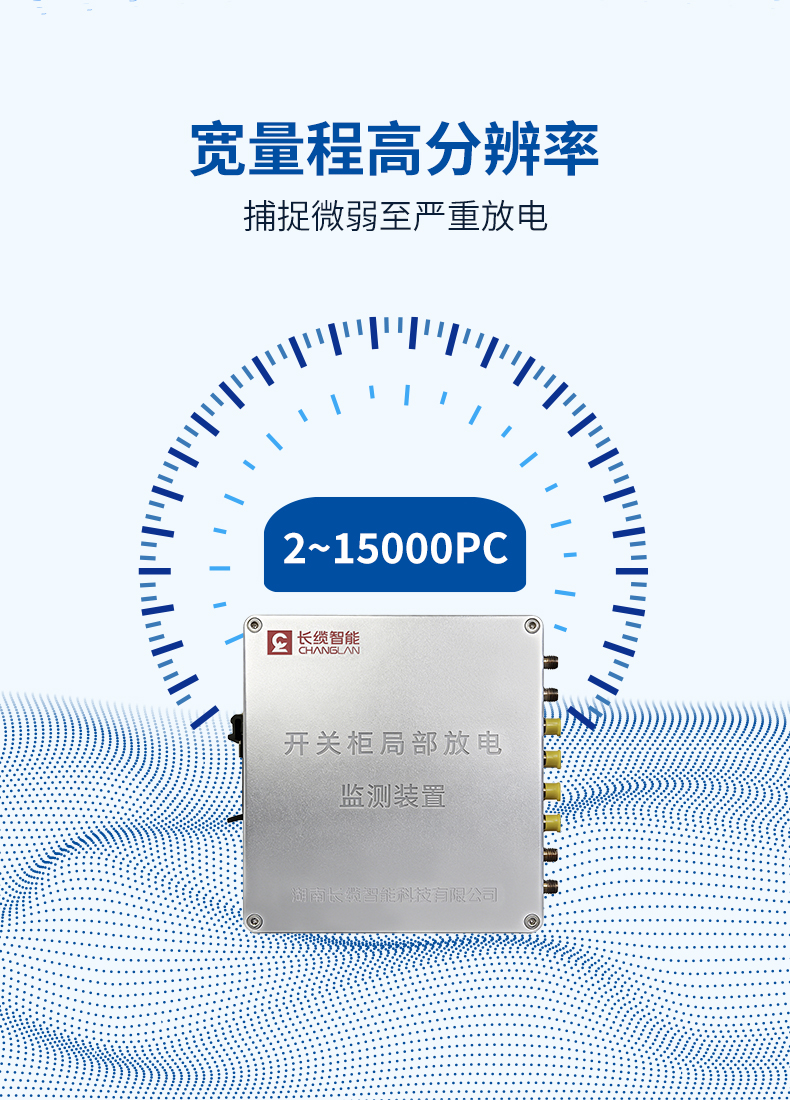

Ø宽量程高分辨率，捕捉微弱至严重放电：测量范围2~15000pC。能捕捉早期、微弱绝缘缺陷放电信号，且准确监测发展期及局部放电，满足设备全生命周期绝缘状态监测需求。

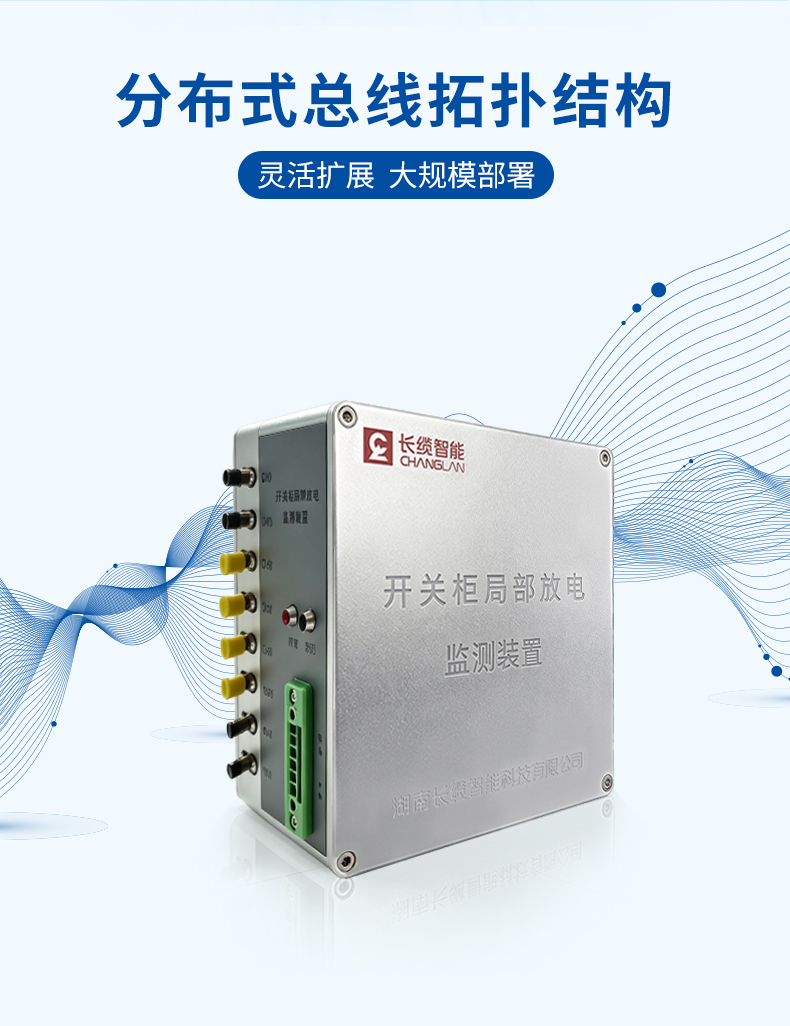

Ø模块化灵活扩展，适应大规模部署：采用分布式总线拓扑结构，系统扩展性极强，单条总线最多可接入100个传感器，支持根据监测需求灵活增加传感器或监测单元。

Ø单总线简洁布线，最小化现场改造：创新采用“供电+数据通信”一体化单根数据总线连接所有传感器，单总线最长可达1千米，极大减少了柜内布线数量与复杂度。
