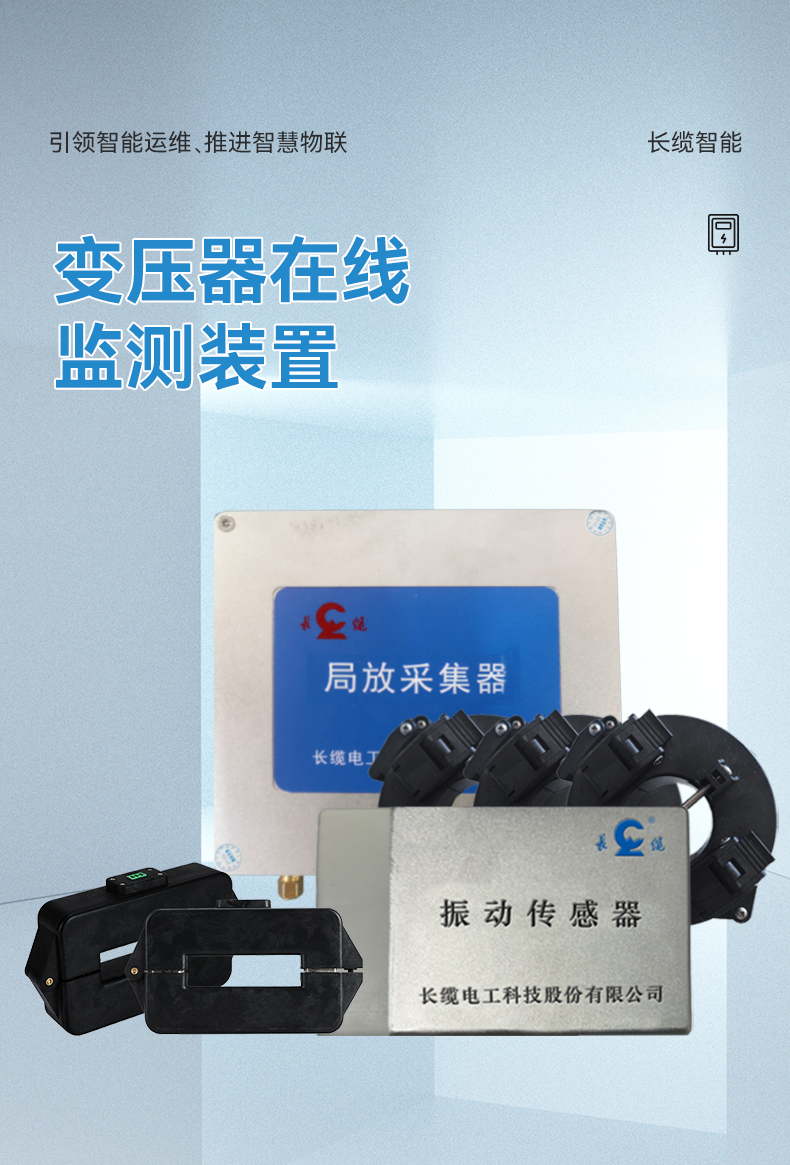

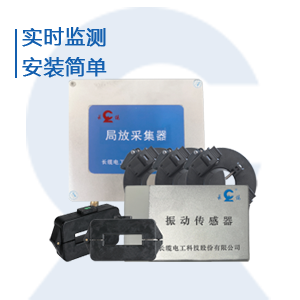

Transformer Online Monitoring Device
变压器在线监测装置

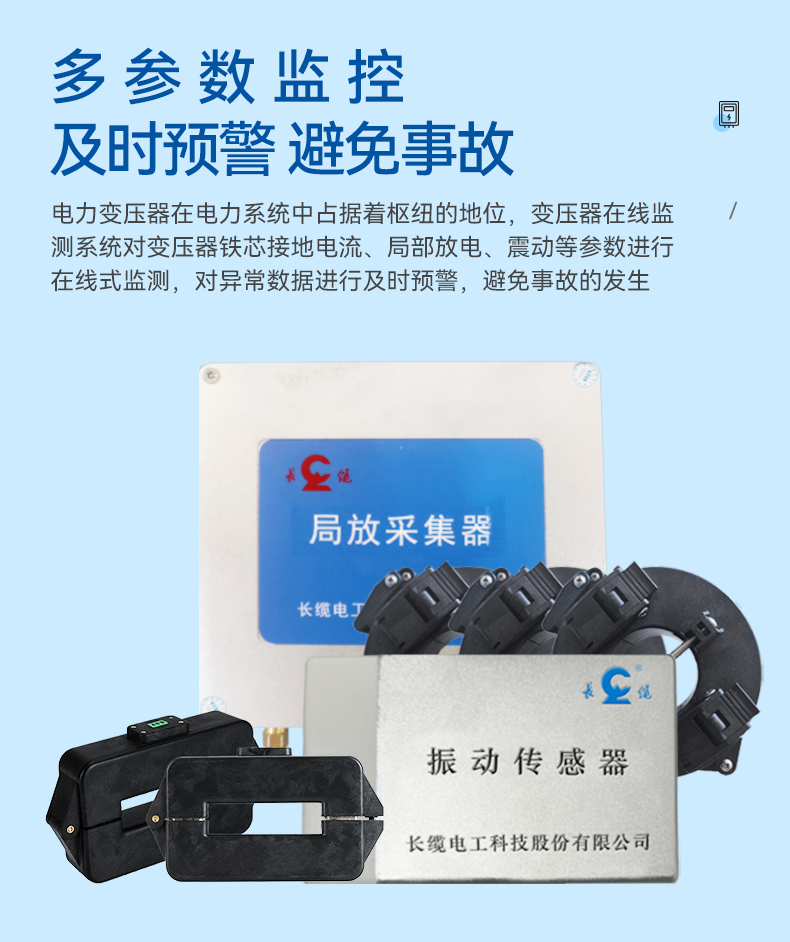

电力变压器在电力系统中占据着权纽的地位,一旦出现故障,可能导致大面积停电,变压器在线监测系统对变压器铁芯接地电流、局部放电、震动等参数进行在线式监测,对异常数据进行及时预警,及早发现避免事故的发生。
【1】、变压器接地铁芯电流监测装置
变压器运行时绕组四周存在电场,而铁芯和夹件等金属件均处于该电场中且具有不同的电位,为了预防变压器在正常工作时,铁芯和其他金属件由于不均匀电场产生悬浮电位而造成对地放电,铁芯及其金属构件都必须可靠接地。投入使用的变压器在正常工作状态下,铁芯接地电流很小,为毫安级。若铁芯存在两点以上接地情况,流过变压器铁芯接地线上的电流会大幅度增加,所以通过监测铁芯引出线上电流值的大小就可以准确并实时地诊断出铁芯多点接地故障。
产品特点:

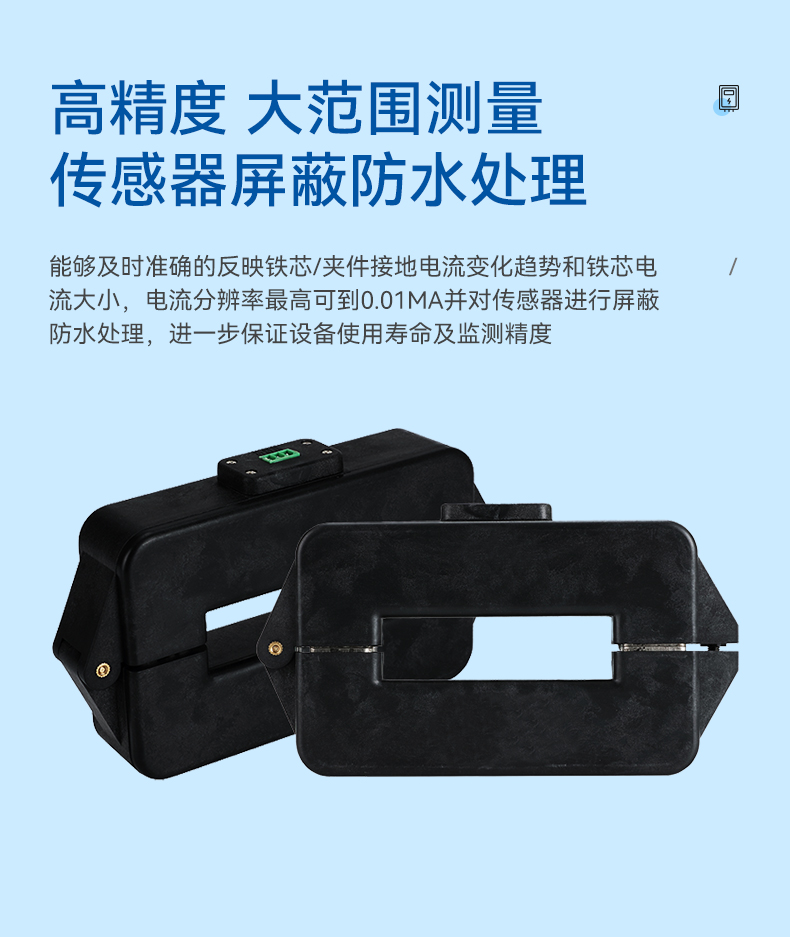

Ø 监测数据准确可靠:采用高精度穿心式电流传感器,能够及时准确的反映铁芯/夹件接地电流变化趋势和铁芯电流大小,同时保证高精度和大范围测量,电流分辨率最高可到0.01mA并对传感器进行屏蔽防水处理,进一步保证设备使用寿命及监测精度。
Ø 应用配置灵活:装置本身支持RS485通讯,并可根据需求切换为其他通讯方式,满足复杂的组网要求。
Ø 安装维护简单:变压器铁芯接地电流在线监测装置本体与电流互感器采用分体设计,根据变压器情况对传感器进行安装,装置本体可根据现场情况灵活安装至不同位置。
【2】、变压器局放在线监测装置
(1)高频脉冲电流传感器
高频脉冲电流传感器是为测量局部放电信号设计的非入侵式传感器,内径有50mm、67mm、100mm等多种型号该传感器采用钳式穿心可开合式结构设计,外壳采用铝合金材料,外表采用氧化绝缘工艺处理,接口是防水接头。
(2)局放采集器
局放监测装置内含高速低功耗采集卡,可对高频脉冲电流传感器的信号进行高速同步采集并将采集数据实时传送给监测主机。
产品特点:
Ø 本装置能够存储变压器的局放谱图、进行趋势分析,从而及时发现变压器的绝缘缺陷,并为评估其绝缘水平及老化程度提供依据。
Ø 最小测量放电幅值:5pC,频率范围为1MHz~100MHz,放电脉冲的时间分辨率为10us,相位分辨率为0.18°。
Ø 提供工频周期放电图、二维(q-φ,N-φ,N-q)谱图、放电趋势图等。
Ø 采用模拟滤波 、脉冲分组、周期脉冲剔除、设置动态闻值、开相位窗口等综合抗干扰措施,使测试数据真实可靠。
【3】、变压器振动监测装置
产品特点:

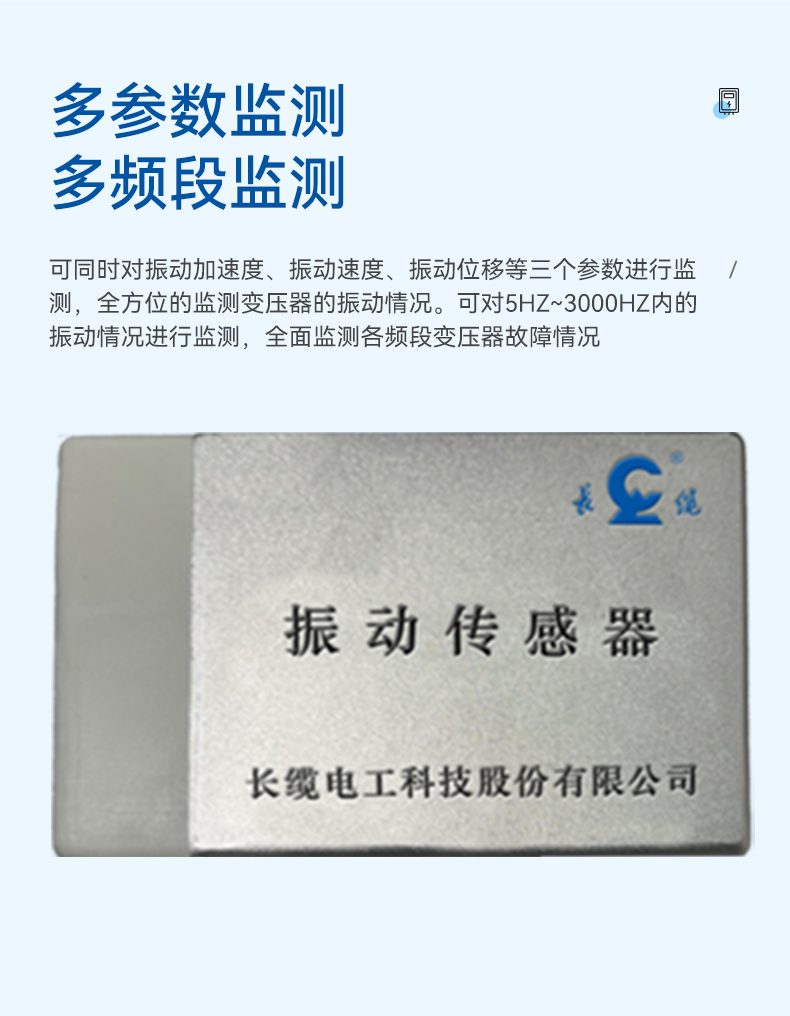

Ø 多参数监测:与常规振动监测产品不同,该套设备同时对振动加速度、振动速度、振动位移等三个参数进行监测,全方位的监测变压器的振动情况。
Ø 多频段监测:装置可以对5Hz~3000Hz内的振动情况进行监测,全面监测各个频段下变压器的故障情况。
Ø 安装方便:振动传感器可以通过磁吸直接进行安装。
Characteristic
产品特点
Parameter

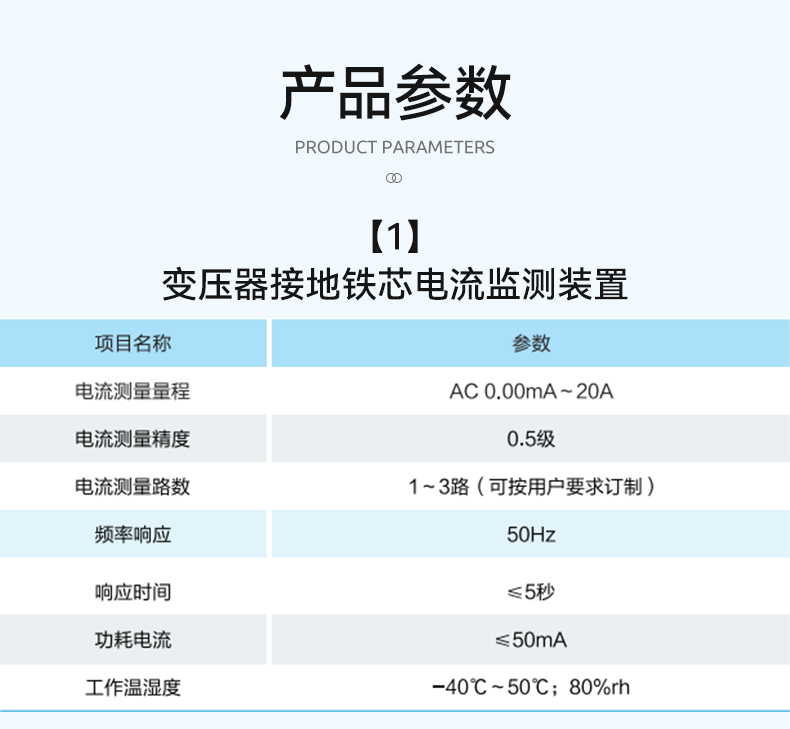

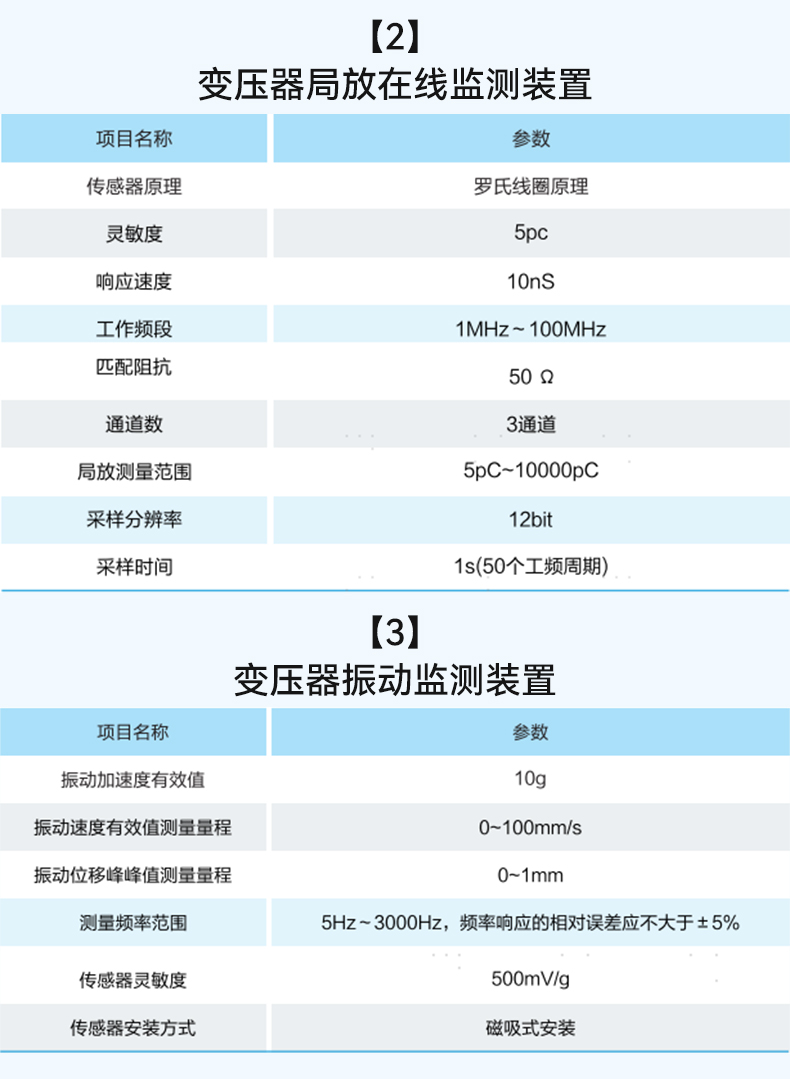

产品参数
Material Object
产品实拍
